T30天正暖通軟件V1.0
一、軟件概述
T30天正暖通軟件V1.0支持Win10 64位AUTOCAD 2013-2025平臺，Win11 64位AUTOCAD 2021-2025平臺，是一款全新的專業化、智能化的暖通設計軟件。
軟件符合《民用建筑供暖通風與空氣調節設計規范 GB50736-2012》、《建筑防煙排煙系統技術標準 GB 51251-2017》、《輻射供暖供冷技術規程 JGJ 142-2012》、《汽車庫、修車庫、停車場設計防火規范 GB 50067-2014》、《通風與空調工程施工質量驗收規范 GB/T 50243-2016》、《民用建筑暖通空調設計統一技術措施2022》等；軟件采用智能化的自定義實體技術，完全自動處理管線和設備之間的相互關系，支持雙擊編輯、批量編輯修改天正對象；軟件涉及暖通專業面廣，涵蓋傳統采暖、輻射供暖、多聯機、通風、空調、防煙排煙等系統設計，可以快速布置平面圖、自動生成系統圖，完成材料統計；強大的計算模塊、精細化的施工圖與計算模塊結合，一鍵提圖、自動計算的操作模式，可以把設計師從繁瑣重復的勞動中解放出來，把更多的精力投入到對工程的技術革新上；軟件在高效、快捷地進行二維圖紙繪制的同時，三維效果同步生成，同步實現二維平面和三維立體的切換，整個工程一目了然，并且，在三維視圖中所作的修改，其修改信息會同時傳達到其他視圖中，實現自動更新。另外，軟件還提供施工算量、智能制圖等個性化輔助工具，為不同需求用戶提供解決方案。
二、軟件功能介紹
（一）軟件界面

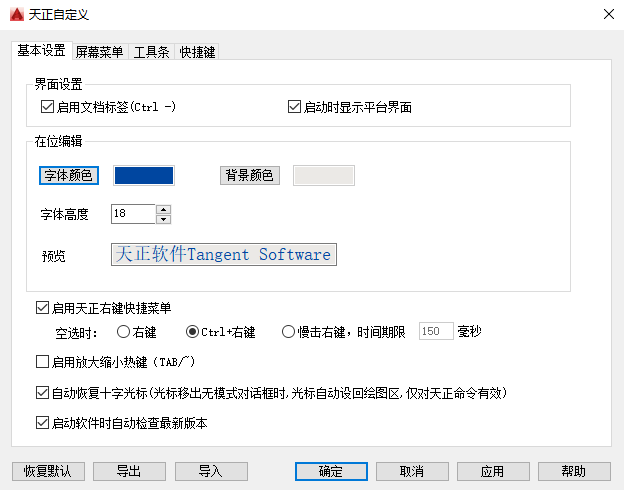

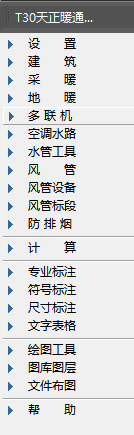

簡潔清晰的屏幕菜單，包括采暖設計、地暖設計、多聯機設計、空調水路、風管、防排煙、計算、專業標注等模塊，用戶可自定義菜單的不同風格模式；軟件提供屏幕菜單、快捷菜單、快捷工具條、快捷鍵等多種功能調用操作方式，用戶可自定義工具條和快捷鍵的具體內容。

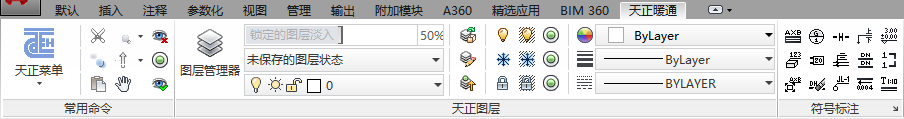

操作界面采用ribbon菜單，增強了軟件的實用性和美觀性。
T30界面中提供了全新的圖層管理器，依然將天正圖層標準預設進圖層管理器中，并以圖層組的方式進行分類，使圖層管理更加清晰，操作更加方便。選項版中的“透明條”可將圖中鎖定的圖層設置透明顯示，以透明度來調節鎖定圖層的亮度。
(二) 開放性的軟件設置
開放性的軟件設置功能：用戶可根據設計習慣對繪圖、線型、文字線型、文字樣式、圖層進行設置，從而滿足不同用戶不同設計習慣的具體需求；支持對水管系統、風管系統進行增刪處理，滿足用戶對特殊管線的繪制要求。

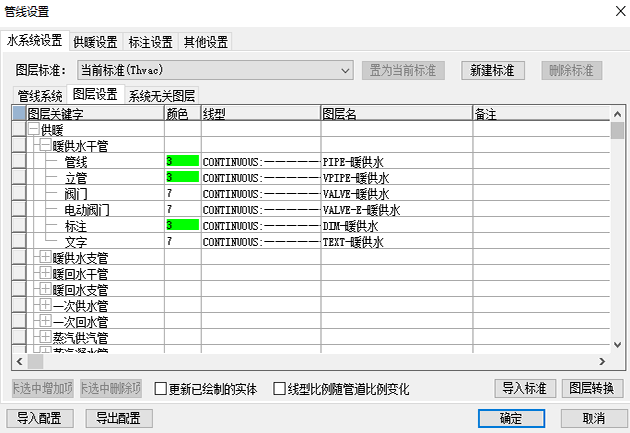

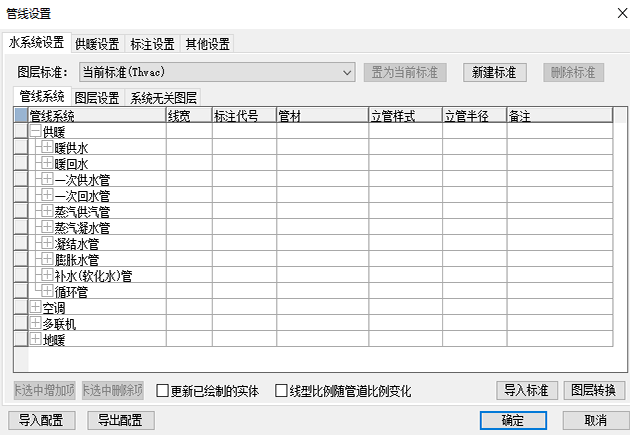

1．水管管線設置
2．風管設置
(三) 采暖設計
軟件提供全面供暖繪圖功能，可完成散熱器的選型，多種方式快速布置散熱器、立管，繪制不同系統的管線，可批量完成立管與干管、散熱器與干管及立管、散熱器之間的自動連接，連接樣式滿足各種設計需求；軟件采用三維管道設計，模糊操作實現管線與設備、閥門的精確連接；管線交叉自動遮斷。

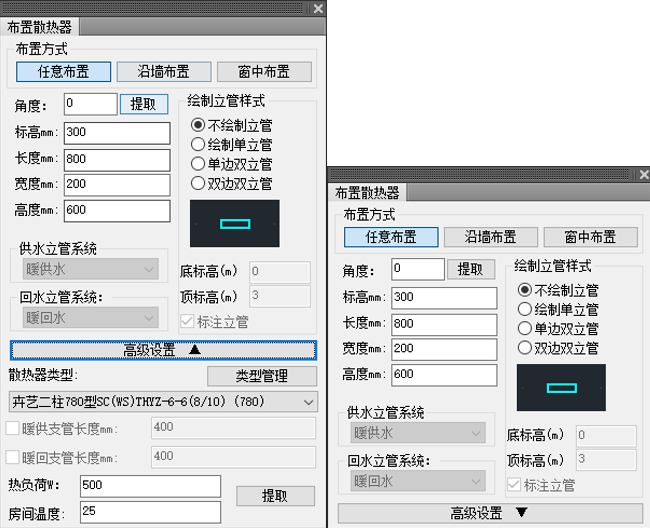

軟件提供多種布置散熱器與供暖管線的方法，可快速繪制散熱器、立管、管線。散熱器增加選型功能，在選型界面提供了手冊和常用廠商的散熱器類別和型號，選型結果可直接應用采暖水力計算、算暖氣片等功能，界面還提供了多種散熱器布置方式，對話框采用了浮動式窗口結合動態預演，所見即所得；折疊的對話框樣式，可自由設定選型或布置主題：

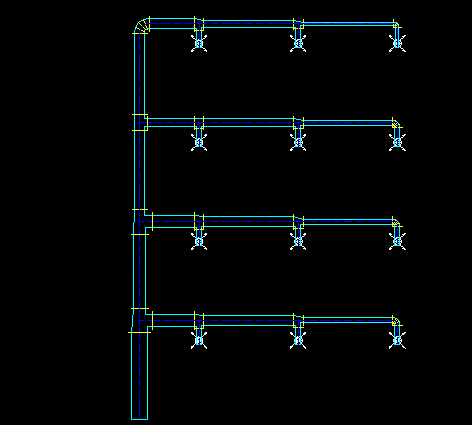

相輔靈活的右鍵菜單編輯功能，可方便地繪制單管側接、單管下接、雙管側接、雙管下接等平面圖；管線交叉自動遮斷。可一鍵繪制多層多立管供暖原理圖、根據平面圖快速生成系統圖。

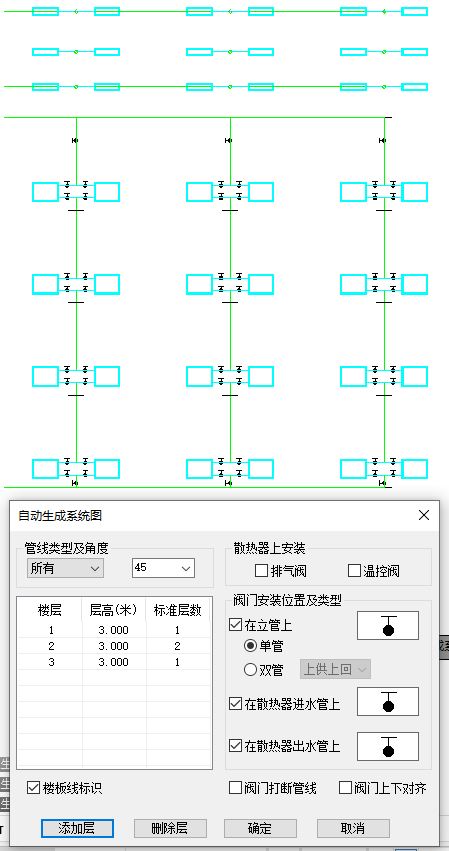

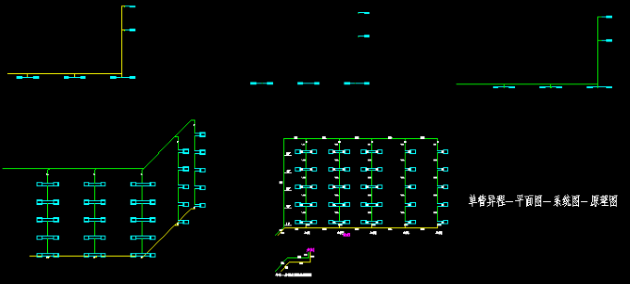

根據各層平面數據自動生成各類采暖形式系統圖，所有平面標注信息可自動帶入系統圖，輕松實現了平面圖和系統圖上散熱器片數、管徑等標注信息一一對應，沒有遺漏，極大減少設計人員校核圖紙的工作量。

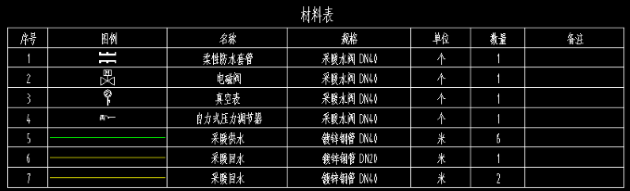

所有圖元采用參數化布置，一次性信息錄入，可進行快速編輯、修改、標注與材料表統計，開放性的圖庫，方便用戶快速錄入自定義圖塊，支持定義及統計，統計結果支持帶有圖例。
軟件設備圖塊采用最新制圖標準：GB/T 50114-2010。
軟件提供采暖雙線水管設計功能，滿足詳圖設計或工業設計中雙線水管繪制，及雙線水管閥門閥件設計。
軟件提供豐富的采暖常用管線系統，同時支持用戶增加、刪除管線系統，支持對現有管線系統增加分區，開放的管線系統功能可針對管線線寬、圖層、線型、標注、顏色等內容進行用戶自定義。
軟件提供多種大樣圖庫，方便用戶快速直接調用參考。
(四) 地暖設計

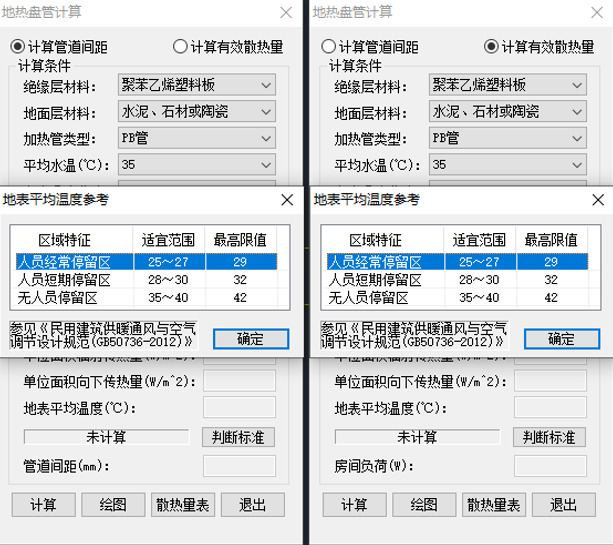

提供不同地面材質、不同管材和不同水溫下地熱盤管間距和有效散熱量的計算。地熱計算的計算原理來源一《地面輻射供暖供冷給水規程JGJ142-2012》；地熱計算判斷標準為《民用建筑供暖空調設計規范GB50736-2012》；計算結果自動與規范中要求范圍進行比較，給予相應提示。計算完成可直接按照計算數值布置地熱盤管。軟件根據《民用建筑暖通空調設計統一技術措施2022》的要求，更新了地熱計算的管道間距計算、散熱量計算的算法，并更新參數庫及提示信息。

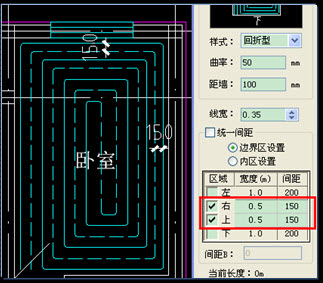

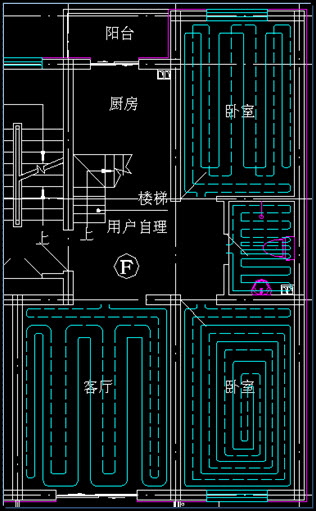

支持回折型、平行型、雙平行和交叉雙平行四種不同的盤管繪制樣式。回折型盤管支持邊界區加密功能，平行型、雙平行和交叉雙平行支持兩側加密功能。四種盤管類型均支持任意開口的功能，方便用戶根據房間開門位置、分集水器位置自行設置盤管進出水口位置。繪制的盤管為實體對象，雙擊可編輯，進出水口提供夾點引出，支持引出繪制。
布置異形盤管支持弧形和不規則房間的盤管布置；支持對現有平行型盤管進行局部移動功能，以滿足凹凸房間的盤管局部調整；提供盤管倒角、與分集水器連接、手繪盤管自動與干管連接、盤管轉PL（支持多分支自動判定連接關系，一鍵框選多分支，自動批量轉PL）、平行連接、供回區分、盤管加粗、統計地熱盤管長度、間距等功能，可一站式滿足地暖繪制需求。
(五) 多聯機設計

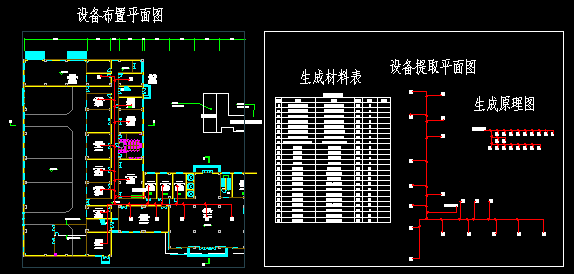

多聯機模塊可完成繪圖及系統計算。室內機繪制支持帶風管布置，室外機繪制支持根據室內機負荷進行選型。根據實際圖紙自動計算出設備間的落差、單管長度、總管長度等，并做出判斷是否滿足該廠家給定的限制。同時統計出各管段負擔冷量，計算出冷媒管徑、分歧管型號及充注量。可生成原理圖，輸出材料表。目前庫中有大金、海爾、美的、海信日立等廠家的常用系列及產品類型，提供室內、室外機數據庫的維護和擴充功能，并鏈接有產品實際照片，方便用戶選取。針對特定用戶，提供【廠商維護】、【設備維護】、【系列維護】等功能對多聯機廠商、設備及系列進行數據維護，通過【計算規則】維護各廠商的計算規則，通過【定義設備】進行設備的擴充。

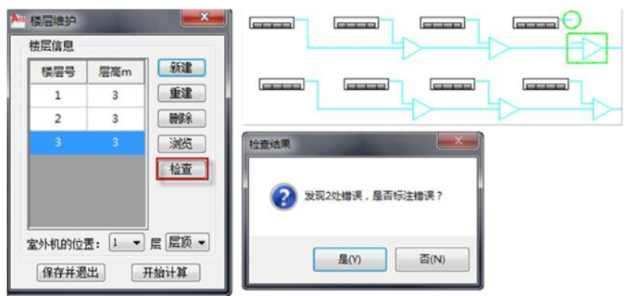

系統計算功能可對多聯機系統的連接情況進行檢查，支持將發現的連接錯誤自動標注在圖面上，方便用戶查看、修改。增加【分歧管換向】功能，支持檢查層間系統的連接并進行分歧管換向。
(六) 空調水路設計
提供空調水系統中所需設備的選型、布置，并支持自定義設備圖塊樣式和相關參數。提供空調水系統的管線繪制，可單獨繪制一種管線也可同時繪制多種管線。支持管線按照系統進行統計，統計結果帶有對應管線的圖例。
多管繪制支持弧形建筑的沿線偏移繪制，支持弧形水管的沿線偏移，支持繪制并設備連管。
水管閥件支持布置水管閥件、水管電動閥件、儀表、附件；可在閥門處進行閥門、電動閥門、附件、儀表的切換；支持水管閥件的替換；布置時可選擇是否將閥門附著于管線、是否打斷管線等設置；支持布置系統閥件；支持用戶自定義水管閥件，并實時進行布置。
提供上下扣彎、偏移升降、管線打斷、管線倒角、管線連接、分類連接等多種水管工具，用于處理管線關系；偏移升降用于處理水管的局部升降、局部偏移，支持設定升降高度、偏移角度等參數；插入套管對管道穿墻等自動添加套管，支持設定套管圖層、布置方式、套管樣式、套管大小。水系統選擇，用于一鍵選擇存在連接關系的水系統，便于一鍵復制、移動等后續操作；水管保溫、水管刷漆命令，對水管管線增加保溫層、油漆層屬性；查看保溫、查看刷漆命令，用于查看圖面管道保溫層、油漆層屬性。

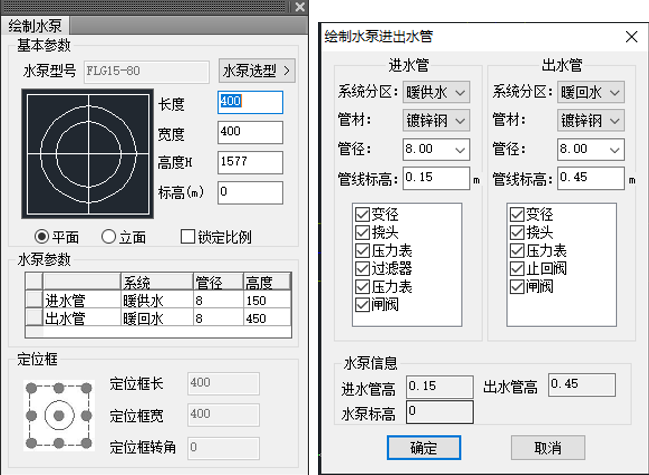

增加水泵選型、繪制水泵、水泵基礎、進出水管功能。支持對常用廠商進行水泵型號的選擇，并根據選型結果布置在圖面，提供一鍵生成水泵基礎，并對進出水管執行水閥的成組布置功能。

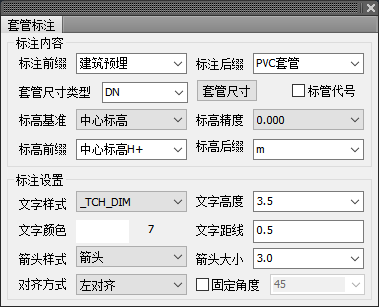

專業標注模塊增加套管的批量標注功能，自動識別套管和管線的信息，自動讀取標高、支持設定說明文字等，一鍵批量生成引出標注。
(七)風管設計
二維、三維統一，即有二維的方便又有三維的實效，風管、設備、三通等構件均支持管線直接引出功能，方便繪制。支持風管聯動，多樣化的風管編輯功能，可快速生成系統圖、剖面圖。
1. 標準化圖層

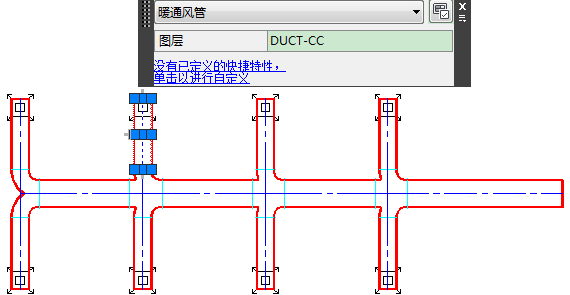

風管設置中增加風管的圖層管理，即“圖層標準”。可設置多種風管系統的圖層標準，或讀取舊版中的圖層標準，可在不同的圖層標準間切換，或把專版的圖紙轉換為標準版的圖紙。
2. 繪圖功能全面

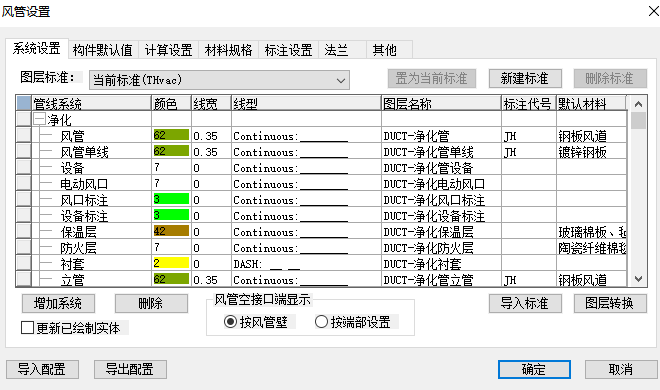

可根據設計習慣進行多方面的設置工作；可擴充風管系統，自定義風管圖層；可設定是否繪制保溫層、防火層、內襯層，并支持設定其厚度值、是否顯示等；可增加風管材料及尺寸規格；可設置風管中線是否顯示；可進行法蘭出頭長度及風管厚度的設定；風管標注樣式支持用戶修改；可設置是否對標準長度進行捕捉，可對長風管進行標準長度拆分用于統計、標注等處理。
快捷風管編輯命令，如：【局部改管】可快速實現風管繞梁繞柱的繪制，支持批量操作風管；【平面對齊】可變換風管的對齊方式；【豎向調整】可整體提高或降低風管系統的標高；【打斷合并】可任意實現風管間的打斷、合并；【布置風口】可批量布置風口；【風系統圖】【剖面圖】通過框選平面圖，直接生成系統圖及剖面圖，操作簡單、快速；【風管填充】可對風管系統或單獨選擇風管進行批量填充，支持按照《建筑防煙排煙系統技術標準》圖示的規定進行樣式設定、耐火極限標注等功能。

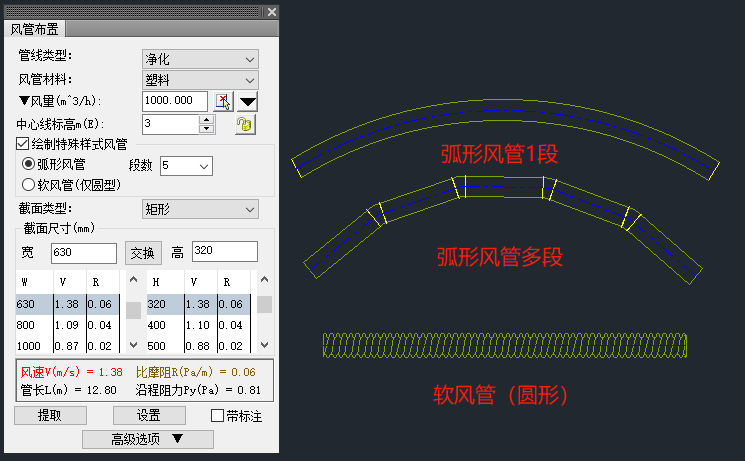

風管繪制對話框采用可折疊樣式，節省了繪圖空間、使重點參數突出顯示；風管繪制提供保溫、防火、內襯層的繪制、勾選，及材質選定、厚度設定；風管繪制可根據風量和風管設置中設置的風管推薦風速，計算出風管的推薦截面尺寸；風管繪制支持不同壓力等級繪制，后續風管材料統計根據不同壓力等級區分風管壁厚；圓形風管支持軟風管繪制。

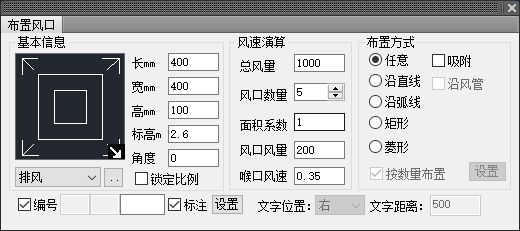

布置風口界面，支持設置風口的樣式及參數，如風量、風速、風口尺寸等；提供多種布置方式，支持選擇任意、吸附、沿直線、沿風管、沿弧線、矩形或菱形等方式來布置風口；支持讀取風系統；支持標注編輯風口代號；提供搜索功能，可快速找到對應風口。

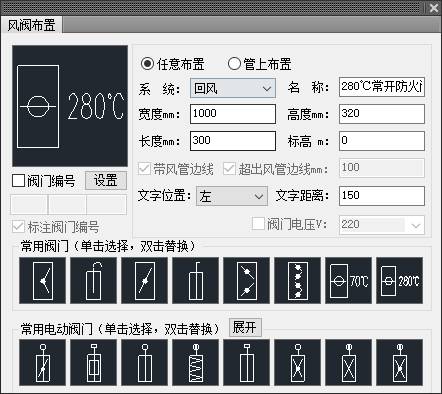

布置閥門，支持設置風閥參數，如系統類型、名稱、寬度、高度、長度和標高等；支持閥門代號添加及標注功能；電動閥支持原則閥門電壓。

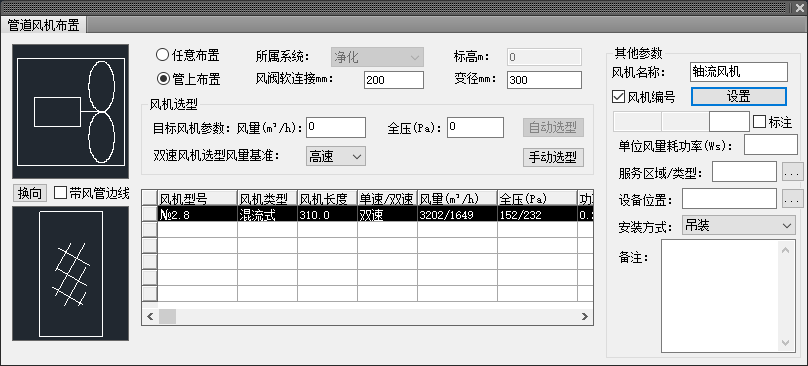

管道風機，提供選項功能，支持輸入風量、全壓參數；支持對管道風機進行批量換向處理；【構件換向】功能支持對風機、風閥的換向功能。

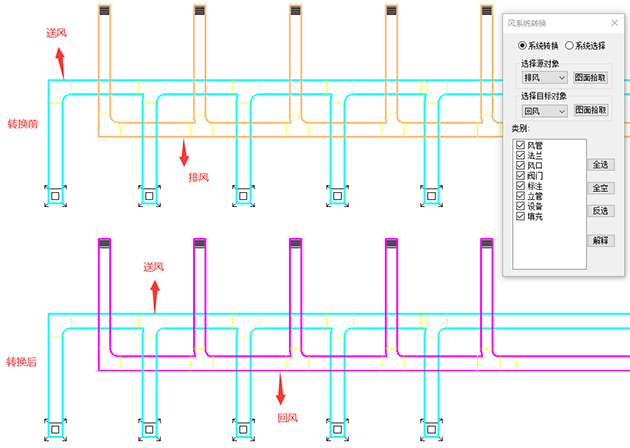

風系統轉換命令，支持不同風系統間的整體轉換，或整體選中。更高效，更快捷的在多個風系統交叉的圖紙中選中所需要的風系統，進行移動、復制或整體轉換風系統類型等操作。

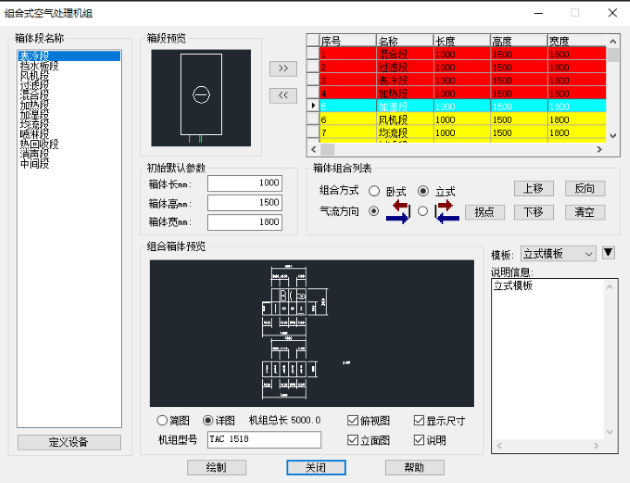

空氣機組命令支持模版的設置和保存。軟件中給出默認立式和臥式模版，支持用戶手動添加。

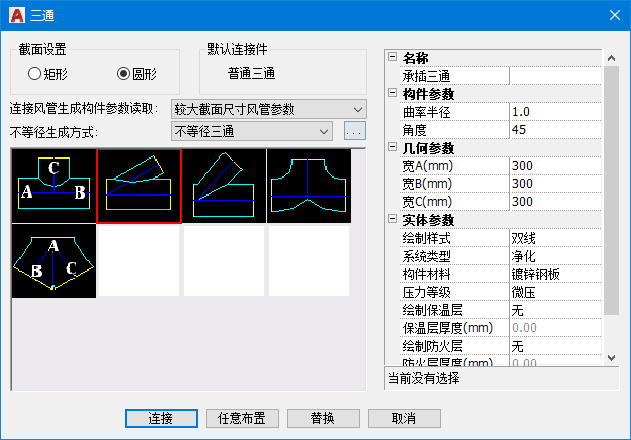

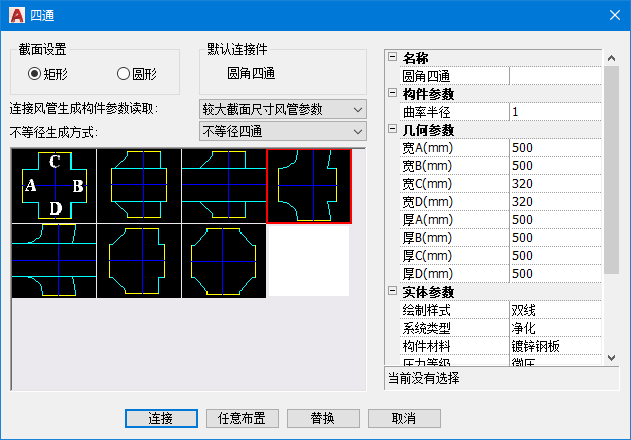

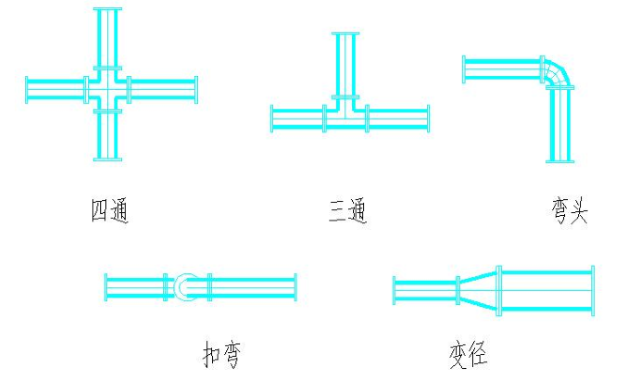

圓形承插三通（四通）或斜接三通（四通）樣式，連接風管時自動生成帶彎頭的三通樣式；【彎頭】、【三通】、【四通】、【乙字彎】、【變徑】支持對連接件單獨設定管材；支持對連接件的壓力等級分別設定；【連接風管生成構件參數讀取】選項，用于在執行連接命令時，連接件的參數來源進行指定；【不等徑生成方式】選項，用于在執行連接命令時，連接件生成效果的顯示；此功能涉及到風系統的所有連接件的所有樣式根據新增內容，對連接件的對話框進行調整；支持連接件的所屬系統可以通過下拉框選項進行設定。優化連接件生成方式，當連接風管尺寸一致但其他實體參數不一致時，僅不一致的實體參數讀取對話框參數。

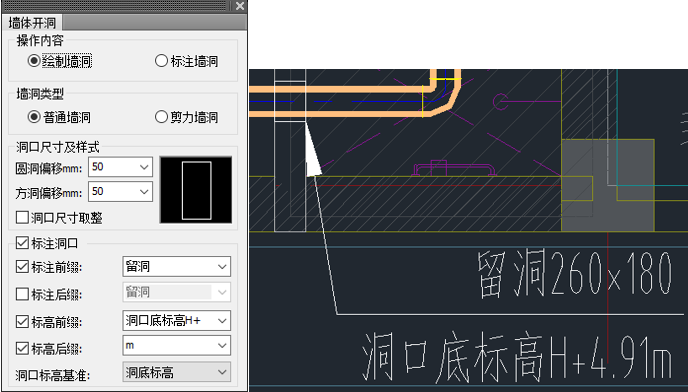

提供墻體開洞功能，自動讀取天正墻體和風管的交點，自動生成洞口，同時提供不同的洞口樣式，同步生成洞口標注信息，增加支持門窗對象下的墻體開洞操作。
【風管填充】功能，增加風管填充的不同生成方式，提供指定長度和防火閥側指定位置添加填充。

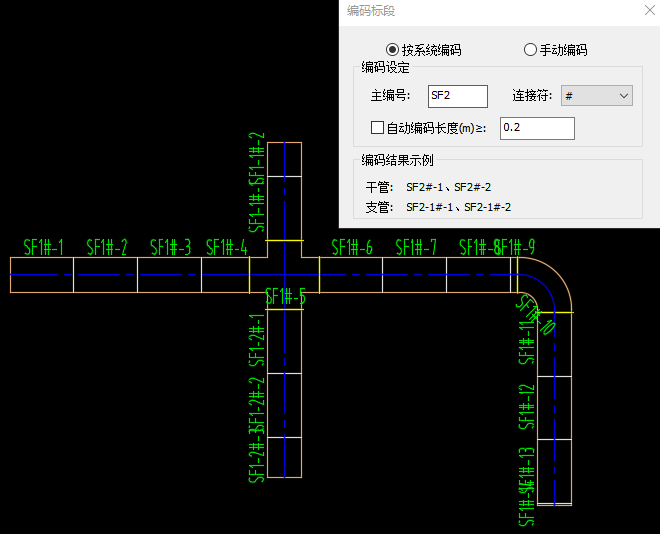

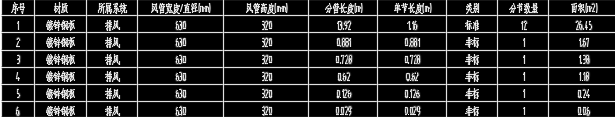

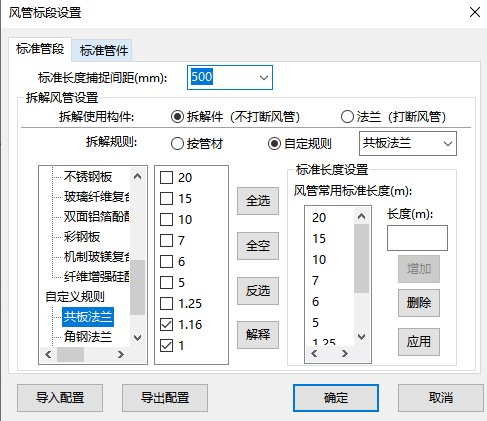

【風管標段】模塊，【標段設置】支持設置風管拆分為標準長度風管的標準件規格，提供不同的拆解件生成方式，支持按管材或者按自定義規則；【風管標段】支持將使用天正繪制的風管，按照標段設置中設定的拆解規則以及對應的標準長度，拆解為多段標準長度風管；【風管捕捉】支持繪制風管時捕捉標準長度點；【編碼標段】支持將執行過風管標段命令拆解為標準長度的風系統或者風管進行編碼；【標注標段】支持對標準長度的風管，進行連續標注；【輸出標段】支持將已經拆解為標準長度的風管進行統計并輸出表格。
3. 材料統計

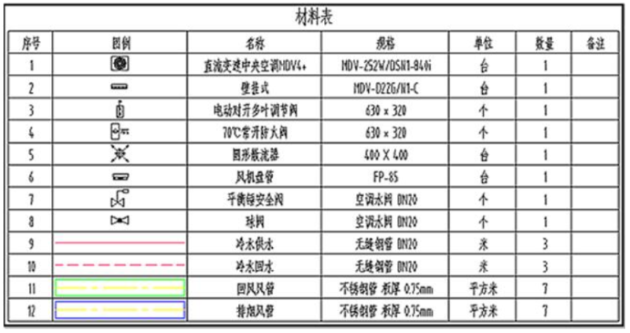

從當前圖中直接框選提取，增加按長度或鋼板面積的統計方式，可以統計垂直管段長度，并生成表格，統計內容可在位編輯修改。
(八) 專業準確的計算模塊
1. 負荷計算

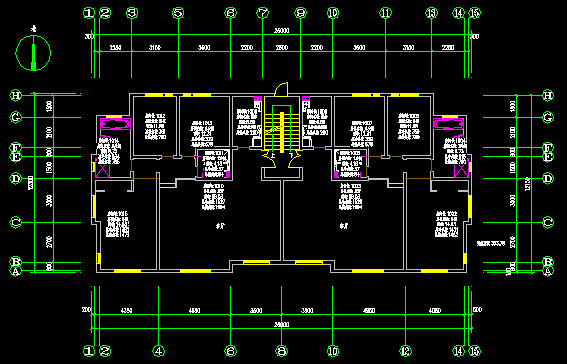

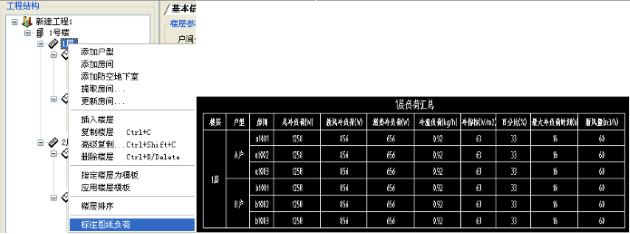

提供三種負荷計算方法，其中負荷系數法（2012簡化版）為新規范GB50736-2012中的負荷計算簡化算法。對于用天正建筑5以上版本繪制的建筑底圖，可通過【房間】命令下的操作方法進行前處理，然后提取建筑底圖數值信息、房間名稱等直接計算出結果，并可將計算結果賦回到圖面相應的位置，賦回的負荷數值支持后續設備選型等進行提取；對于不能提取的建筑底圖可手動添加相應的負荷源，且常用的新風、人體、照明、設備等負荷源自動添加，計算結果可以表格形式賦回到圖面，便于后續設備選型查看。計算完成可輸出excel計算書。

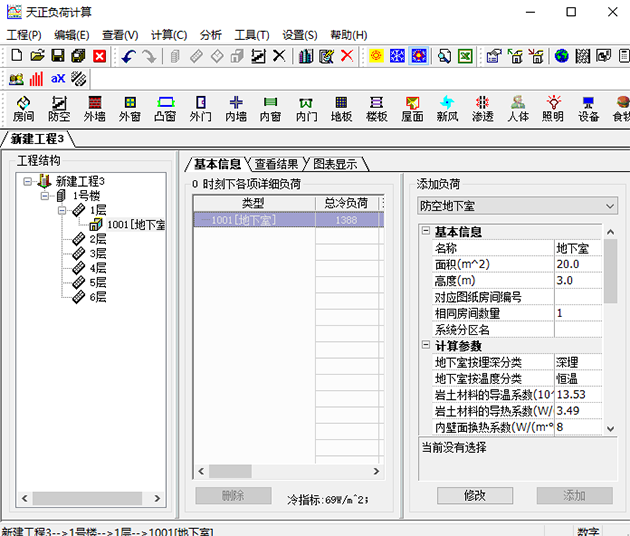

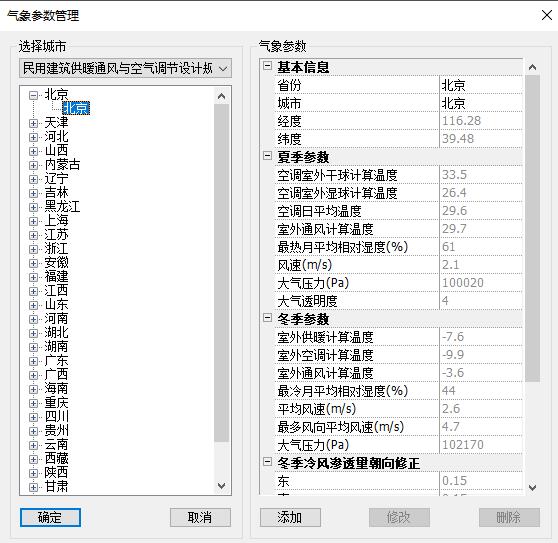

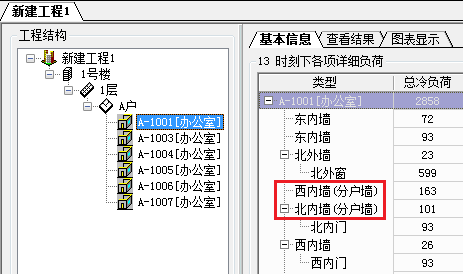

可以直接提取建筑底圖維護結構信息，進行夏季空調逐時冷負荷，夏季逐時新風負荷計算，冬季采暖熱負荷計算、冬季空調熱負荷計算，其中冷負荷計算同時提供諧波法和負荷系數法。支持防空地下室的負荷計算，可按埋深和溫度要求，分別進行計算。區分分戶內墻與普通內墻，對工程中表達方式進行區分，可分別設置分戶墻與普通內墻的傳熱系數。

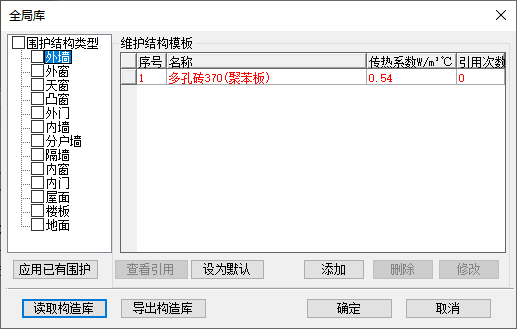

提供圍護結構模板工具，可根據不同的地域、工程，設置不同的維護結構模板，并應用于多個工程全局庫提供維護結構的構造信息，并將構造名稱默認作為模板的名稱，支持手動修改模板名稱及傳熱系數值。 提供維護結構的列表，支持批量勾選要修改模板（構造、傳熱系數）的維護結構，并一鍵應用到當前工程中；支持當前全局庫頁面所有構造的導入、導出，方便數據共享。 支持模板的自定義擴充，支持修改既有模板的相關信息。
負荷計算完善了更多精細功能：搜索房間命令強制顯示外墻線；優化加亮墻體功能，可分別加亮顯示外墻、分戶墻、隔墻；支持凸窗的提取，可手動添加凸窗，能與外墻產生嵌套關系；增加房間管理器功能，對常用房間設計參數進行匯總，可批量應用；增加指定房間為模板功能，非模板房間可以引用參數信息；支持在已經排序的房間中間插入房間，編號順延；增加自動編號命令，可對樓層或戶型內的房間重新順序編號；熱負荷詳細計算書支持戶型分類；提供天窗選項，提供隔墻顯示等。
2. 采暖水力計算

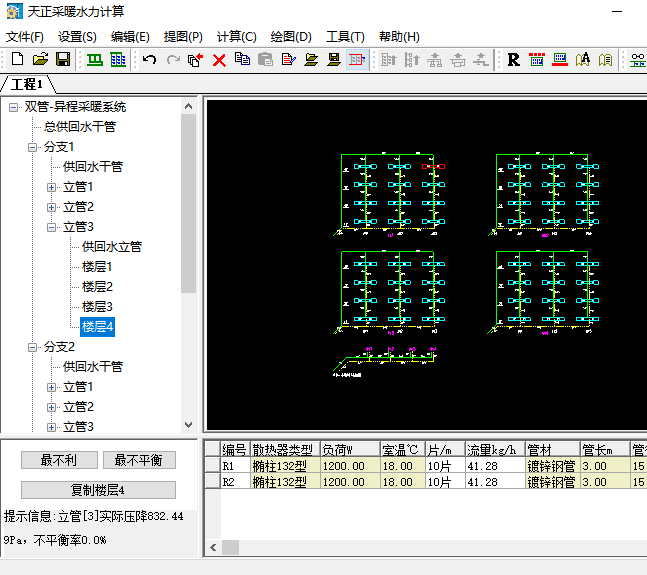

采暖水力計算，可計算傳統采暖（垂直單、雙管系統）、分戶計量（單管串聯、跨越，雙管并聯系統）和地板采暖系統，計算方法包括等溫降法，不等溫降法。支持多分支同時計算，圖形化的計算界面，提供圖形預覽功能，使得計算過程直觀明了，提供了多種格式供計算書的輸出。【采暖水力計算】更新計算核心，更貼近工程實際，增加多種算法的切換選項，可以自行選擇不同的算法進行采暖水力計算；計算界面的結果顯示提供人性化的設置，可根據需要自行選擇顯示參數；顯示頁面提供【最不利】和【最不平衡】按鈕，方便一鍵查看最不利環路和最不平衡環路，并提供分支信息的顯示；

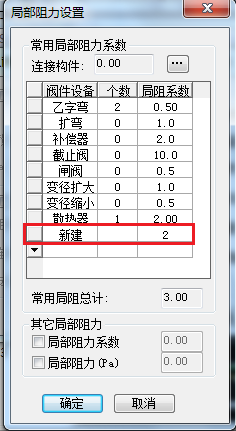

計算數據可直接從采暖系統圖形中提取，計算結果返回圖面，根據計算數據可自動生成系統原理圖，并賦值結果。分支支持擴充，并修改了原理圖的顯示方式；最不利環路數據單獨羅列，便于修改；局阻系數開放設置，支持用戶擴充局阻構件。

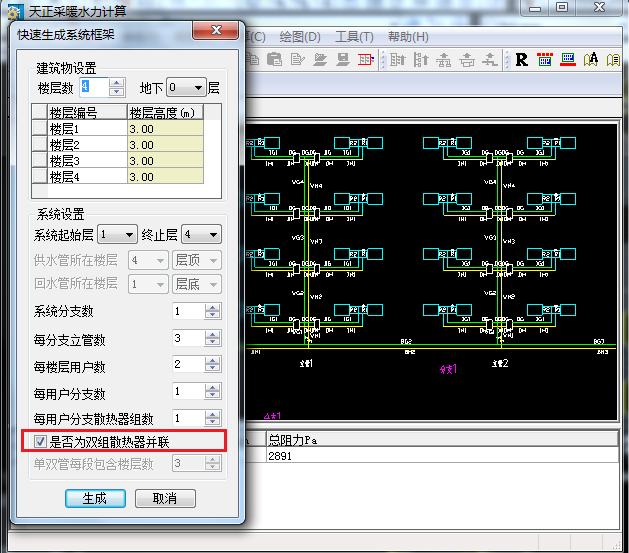

分戶計量形式的采暖系統，戶內支持雙組散熱器并聯的形式。支持上供上回采暖系統形式，各樓層的散熱器方向可設置。新增或刪除樓層內的散熱器不會影響整體的框架。
3. 風管水力計算

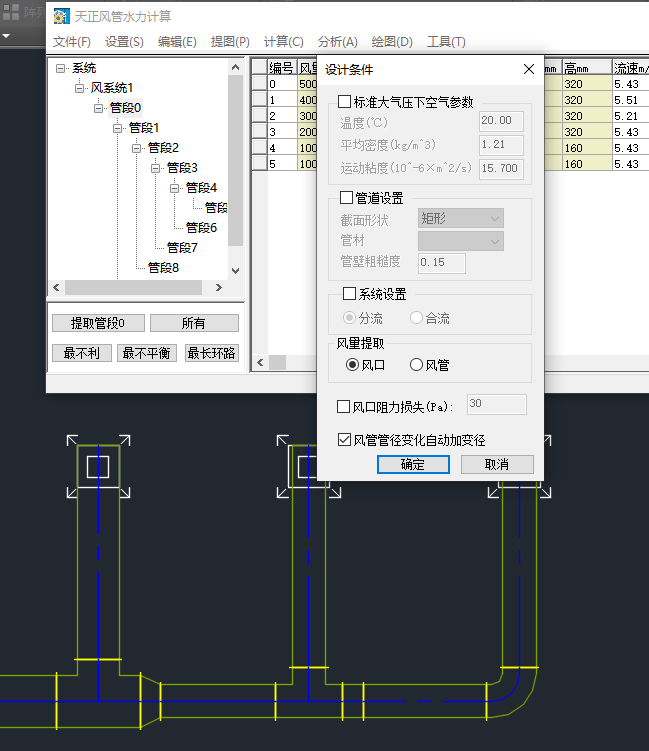

風管水力計算，可從風管平面圖或系統圖上提取管段信息，提供了假定流速、靜壓復得、阻力平衡等3種計算方法，計算后，支持將管段編號及計算結果賦回原圖，支持輸出計算書。
優化風管水力計算，增加編號在三維下顯示的功能，三維視圖下也可能查看選定管段的閃爍；提加固定設備段管徑和立管的選項，使設備段與干管之間的管段按照設備接口顯示；增加符合設計手冊的劇組選型功能，提取圖面自動匹配對應的連接件、閥門局阻值，并自動根據計算結果更新劇組數值自動參與阻力計算；風量提取增加讀取風管風量，支持風口累計也支持自動使用風管既有風量參與計算；提供批量添加管段閥門局阻的功能。計算結果賦回更新圖面，增加使用等徑連接件加變徑的賦回模式，使之與實際繪圖更貼合。
4. 空調水路計算

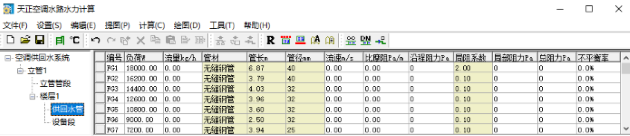

支持提取天正繪制的平面水管管線和設備。計算控制支持流速控制和比摩阻控制兩種。計算完成可將計算的結果賦回到提取的平面圖上（包括管徑等），可輸出計算書。

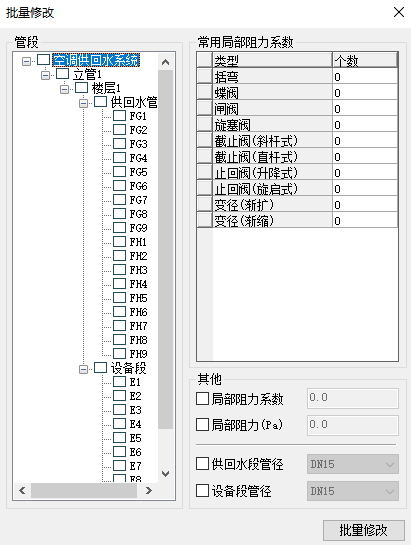

全新的批量修改界面，以樹狀結構分別顯示供回水管段和設備段，方便選擇需要進行修改的管段。可在本界面中增刪局阻類型、個數，附加阻力，并可批量修改管徑。
5. 焓濕圖計算

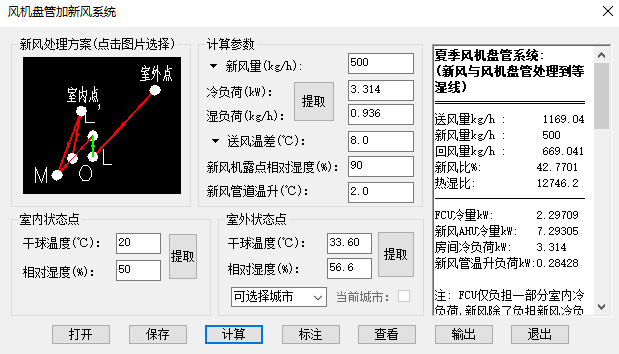

提供焓濕圖繪制功能，可繪制不同地區、不同大氣壓下的焓濕圖；可在繪制的焓濕圖上進行一次回風、二次回風計算、風盤計算和空氣處理計算，以上過程均可導出、導入計算文件，并可輸出計算書。
6. 防排煙模塊

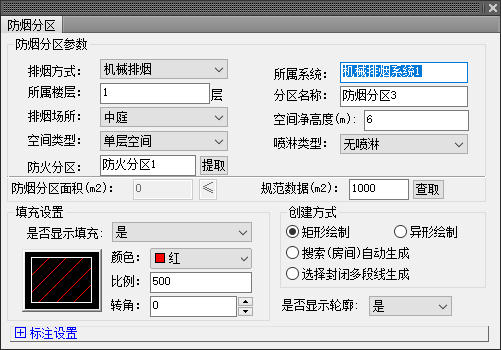

支持繪制防煙分區實體對象；防煙分區提供便于防排煙計算2.0命令直接應用的參數；防煙分區實體對象與后續的防排煙計算進行關聯，支持防排煙計算對防煙分區實體對象信息的提取，完成自動計算后，可以將計算結果賦回到圖面的防煙分區對象上； 擴充防煙分區調用的相關圖層關鍵字；
支持對圖面既有的防煙分區實體進行單個或者批量編輯，對參數值進行修改；支持拖動圖面防煙分區的夾點，填充、面積等自動刷新；支持拖動標注文字的夾點，移動標注位置，并自動更新文字邊框以及背景屏蔽效果 。
提供防排煙計算1.0和防排煙計算2.0（涵蓋《建筑防煙排煙系統技術標準》GB51251-2017和《汽車庫、修車庫、停車場設計防火規范》GB50067-2014中對機械防煙系統、機械排煙系統、自然排煙系統的計算要求）；其中防排煙計算2.0支持《建筑防煙排煙系統技術標準》GB51251-2017，支持對機械防煙系統計算并進行查表校核，支持對機械排煙系統不同防煙分區排煙量綜合計算，并可以進行查表校核；支持單個排煙口最大允許排煙量的校核計算；支持自然排煙系統排煙窗（口）的計算。支持繪制擋煙垂壁和防煙分區，支持自定義線型；支持自定義搭接防排煙系統圖。
機械防煙系統的計算界面。

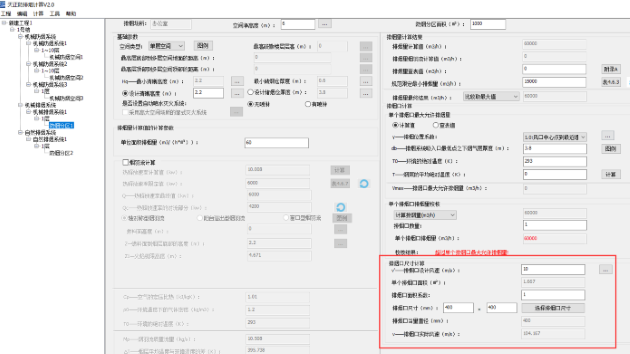

機械排煙系統的計算界面。

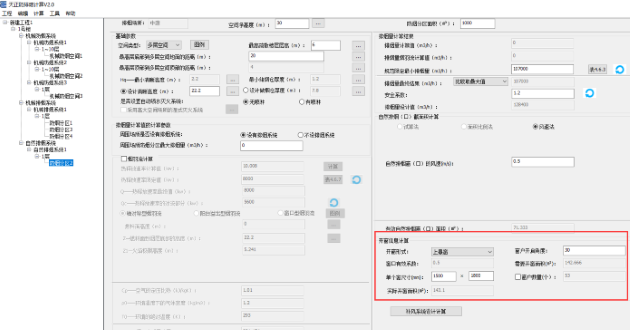

自然排煙系統的計算界面。

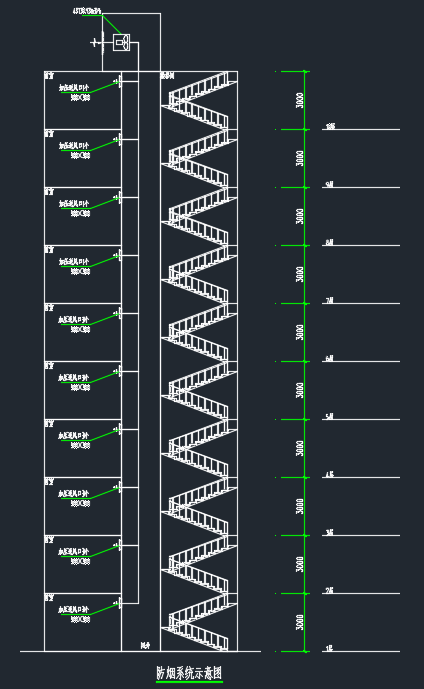

提供自動生成系統圖的功能，并支持手動繪制機械排煙系統圖。
【擋煙垂壁】功能，支持繪制擋煙垂壁實體對象，支持手動輸入參數并記錄在擋煙垂壁實體上，也支持提取防煙分區已經計算的結果，并提供計算功能，支持使用設計清晰高度或設計儲煙倉厚度的計算結果應用于擋煙垂壁實體參數中，便于后續的擋煙垂壁標注讀取；【標擋煙垂壁】功能，用于對擋煙垂壁參數進行標注，支持對標注內容進行修改設定，也支持直接讀取擋煙垂壁實體對象的參數進行引出標注顯示。提供批量標注的功能，可一鍵標注圖面上所有的擋煙垂壁實體對象。
(九)天正更多實用工具
【多行文字】天正“多行文字"重寫自定義實體，增加對齊標記點、頁高、頁間距、橫排or豎排、字體顏色、文字下劃線、查找替換文字。
【天正表格】天正表格采用類似Excel的電子表格編輯界面，可以方便的制作出個性化的表格，同時天正表格還實現了與Excel和word的數據交換。
【圖紙保護】可以保護您的dwg圖紙，制作為一個整塊，沒有密碼無法炸開，同時可以在沒有安裝天正軟件的環境下正常瀏覽。
【備檔拆圖】可將包含多個圖框的一張dwg圖紙，按照圖框將其依次拆分并保存成多張dwg圖紙文件。
【圖紙比對】、【局部比對】可將前后條件圖進行比對，條件圖前后變化，一目了然。

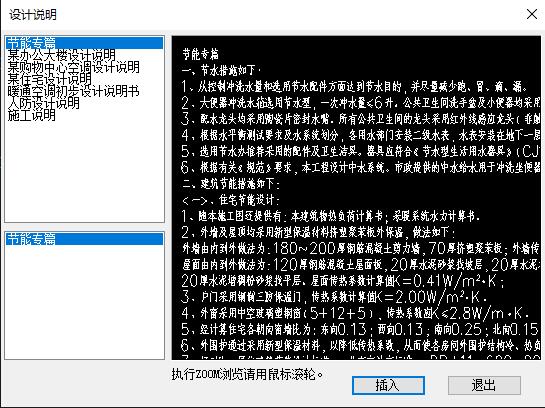

【設計說明】提供多篇常用設計說明樣板，方便用戶在此基礎上稍作改動進行引用。
